智能电机保护器原理和功能及在矿山电机控制系统中综合应用

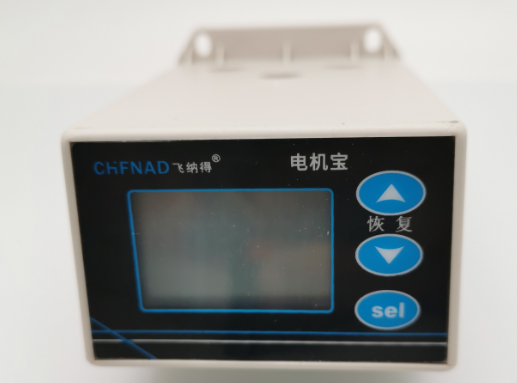

       智能电机保护器是最近十多年才发展起来的一种新型电子式多功能电机综合保护装置，它集过(轻)载过流保护、缺(断)相、过(欠)压、堵转、漏电、接地及三相不平衡保护等低压保护于一身,具有设定精度高、节电、动作灵敏、工作可靠等优点,是传统热继电器的理想替代产品。
     它通常是由电流互感器、比较电路、单片机、出口继电器等几个部分组成，互感器将电机的电流变化,线性地反映至保护器的采样端口,经过整流、滤波等环节后,转换成与电机电流成正比的直流电压信号,送到相应部分,与给定的保护参数进行比较处理,再经单片机回路处理,推动功率回路,使继电器动作。
    当电运行与保护器由于驱动部分过载导致电流增大时,从电流互感器取得的电流信号将增大,此电流值大于保护器的整定值时,过载回路工作,RC延时电路经过一定延时,驱动出口继电器动作,使接触器切断主回路。
