电动机保护器的发展概况

点击:5060 日期:2015-09-23 选择字号:
分享到:
 电动机保护器的发展概况

    电机(包括各种发电机和各类电机)保护已渗透所有发电、供电、用电系统等领域 ,发电、供电、用电系统的重要组成部分,甚至关系到工业、农业和国防建设及人民生活等各个方面。它已成为节能降耗和自动化保护控制系统不可缺少的重要装置,是跨行业、量大面广、节能效果显著,符合国家产业发展政策的节能机电产品和更新换代产品,在国民经济和节约能源事业中有着不可替代的重要地位和作用。

电机保护概况

我国电机保护的发展,经历了全面仿苏-->自行设计-->更新换代-->引进技术-->跟踪国外新产品等几个阶段,从机械式的双金属热继电器发展到双金属温度开关和电子式保护控制等。

1.热继电器

热继电器50年代初引进苏联技术开发的双金属片机械式电机过载保护器,它在保护电机过载方面具有反时限性能结构简单的特点。但是,由于其工作原理,必然存在功能少,对电机发生通风不畅、扫膛、堵转、长期轻过载、频繁启动等故障不起保护作用。这主要是因为热继电器的动作曲线和电机实际保护曲线不一致,失去了保护作用。且重复性能差、大电流过载或短路故障后不能再次使用、调整误差大、易受环境温度的影响误动或拒动、功耗大、耗材多、性能指标落后等缺陷。

2. 温度继电器和温度开关

温度继电器是采用双金属片制成的盘式继电器,具有结构简单、动作可靠、保护范围广等优点。但动作缓慢,返回时间长,3KW以上的三角型接法电机不易使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用的是双金属片制成的常闭触点式温度开关。温度继电器与热继电器不同。温度继电器是装电机内部温度变化使其动作的;而热继电器是装在动力线上,靠电流热效应动作的。

3. 电子式电机保护

随着电子技术的迅速发展,电子式保护应运而生。目前已由晶体管发展到集成电路、弹片计和数字信号处理器。这类电子式保护从功能上一般分为断相保护、综合保护(多功能保护)、温度保护、智能保护(微机监测保护控制)和集中监测保护控制等。

   (1)断相保护。断相保护是采用电压检测法或电流检测法取样和三相不平衡原理,由电子分离元件或集成电路构成的。但在实际应用中由于电压的波动或网络负荷的不平衡,使电机的工作电压难以平衡。因此很容易误动,且只能在某种断相故障发生时动作,断相保护范围很小。

   2)综合保护(多功能保护)。综合保护是采取正序、负序、零序和过电流等方法监测线电流的变化原理,已由晶体管电路发展到集成电路、厚膜电路或专用集成电路。除具有断相保护功能外,还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作,它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏(触)电保护功能,以及故障指示和数码管显示等。

   3)温度保护。当电机出现各种故障时,都将导致绕组温度升高,达到危险值之前,传感器推动继电器动作或可控硅截至,将温度信号变为电信号输出,送至保护装置中,经晶体管或集成电路检索放大,迅速切断电机主控电源,使其得到保护控制。温度保护可以实现过负荷起动、频繁起动、受潮、各种断相、过载、堵转、调速电机转速过低、通风不畅、环温过高、污垢严重、反响电流制动,由于电压或频率的增加引起铁损增加、不对称电压引起的过负荷、机械损耗增加故障等很多情况下的保护。此外,把传感器安放在电机内部,可消除各种环境对传感器的影响,动作可靠。因此,不仅电动机实现可靠保护,而且对发电机、变压器、电焊机等均能实现可靠保护。国际上称之为电机全保护装置。另外,有资料报道,此类保护昂贵,只有大型电机使用,这是不符合实际的。

(4) 智能保护和集中监测保护控制。智能保护是采用微机处理器(包括单片机和数字信号处理器DSP等)组成的保护控制装置。由于微处理器的智能和功能强大,,可实现以上保护控制装置不能实现的保护控制功能。还具有能迅速处理采集的电机各种故障信号,将结果同各种设定参数进行比较,当超过设定值时可发出控制动作信号达到保护控制目的,并可随时设定和显示各种参数等优点。

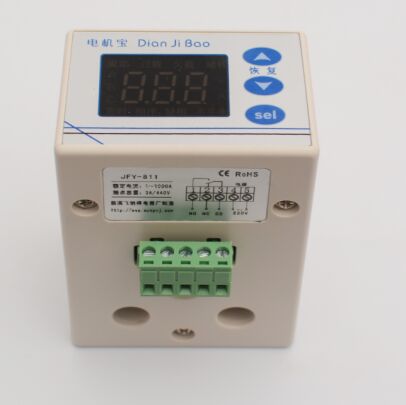

慈溪飞纳得电机宝就是智能型电机保护器,设计简约环保,是一款高性能电机保护控制装置
