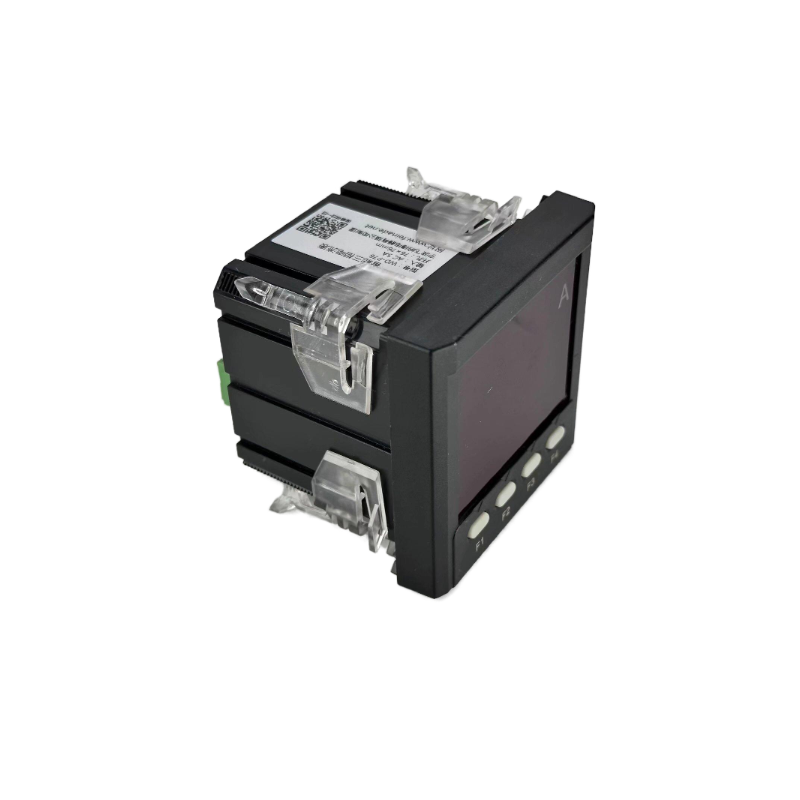

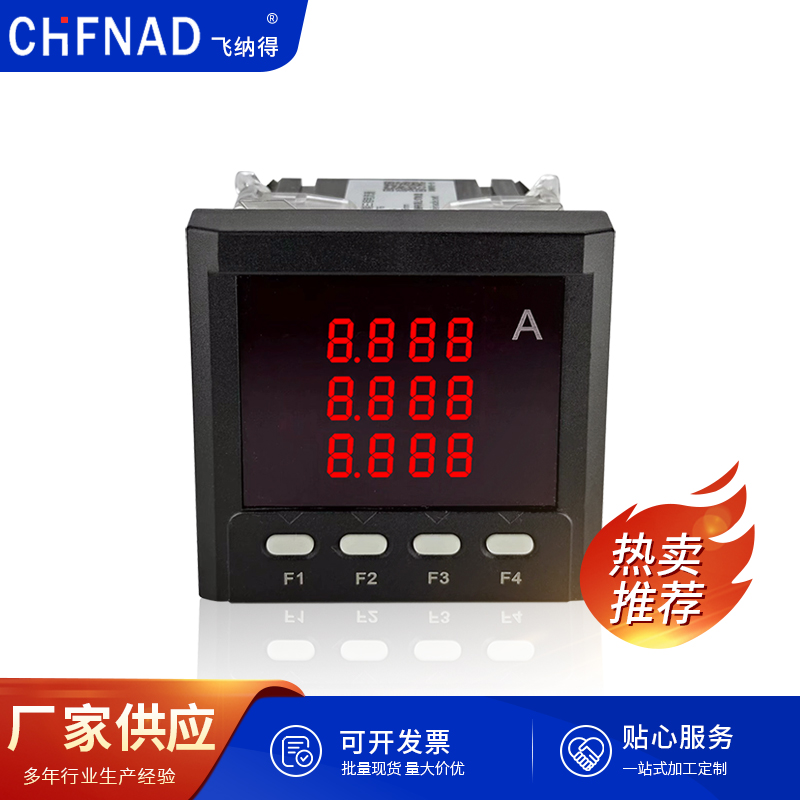

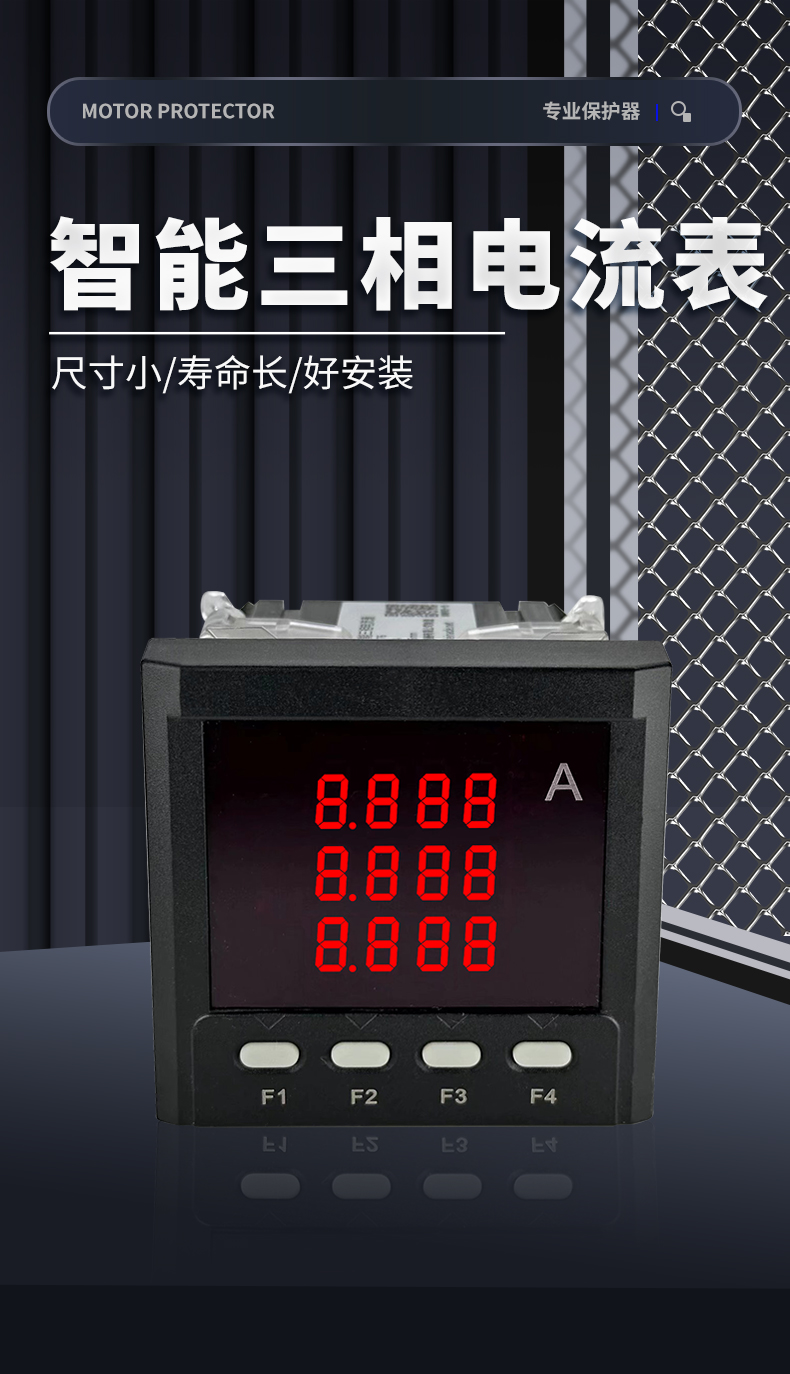

产品介绍
WD-P76智能三相电流表，适用于电力电网、电站、电气开关柜和自动化系统中，对三相电流的电参数测量和显示，
采用LED方式显示。本产品长期运行稳定性好，具有测量精度高，读数清晰、方便、无视角误差、可任意角度安装、
抗震、抗干扰能力强等优点；仪表CT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，
精度高，性价比极高，是原指针式仪表的理想替代品。
产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。

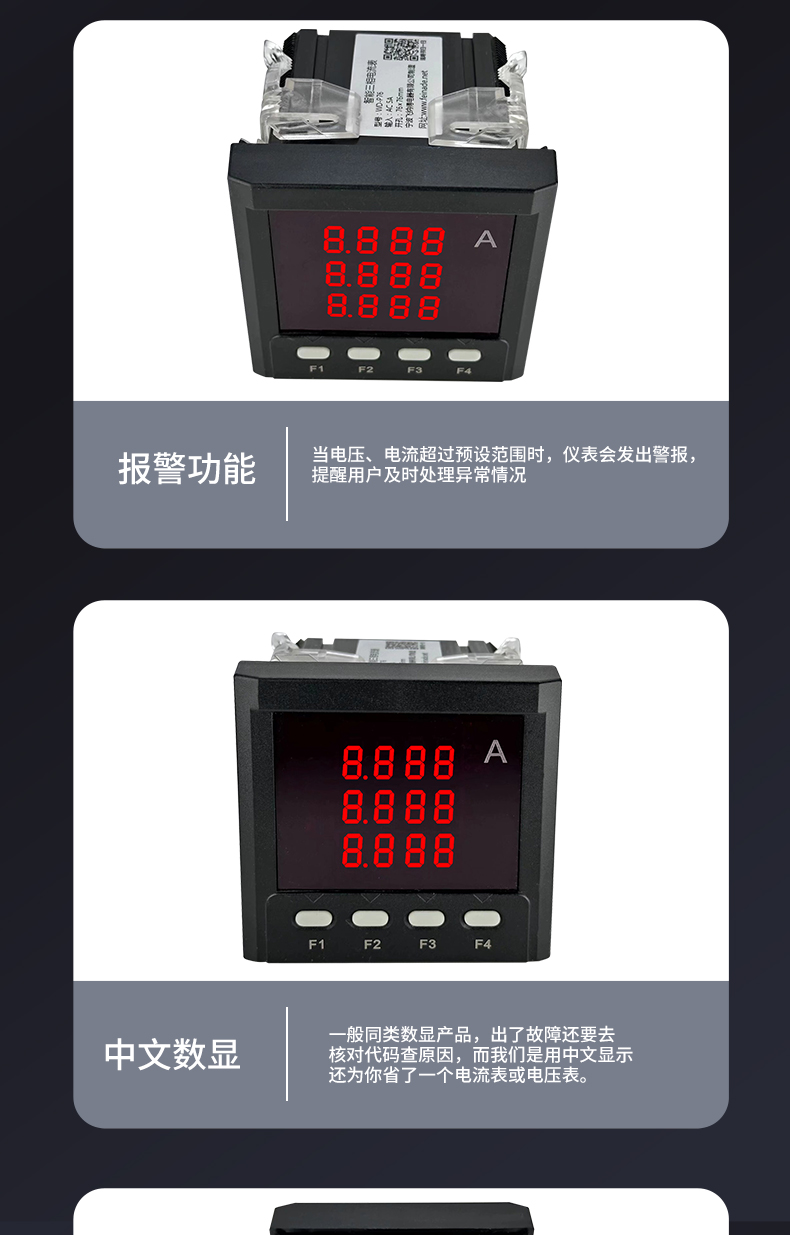

功能特点
1.可实时测量电力线路中各种电流参数，按需要既可测量显示单个参数，也可同时测量多个参数。
2.品种、规格齐全，有多种外形尺寸，多个系列化的产品，所有仪表均按照标准尺寸设计，兼容性强，维
修更方便。

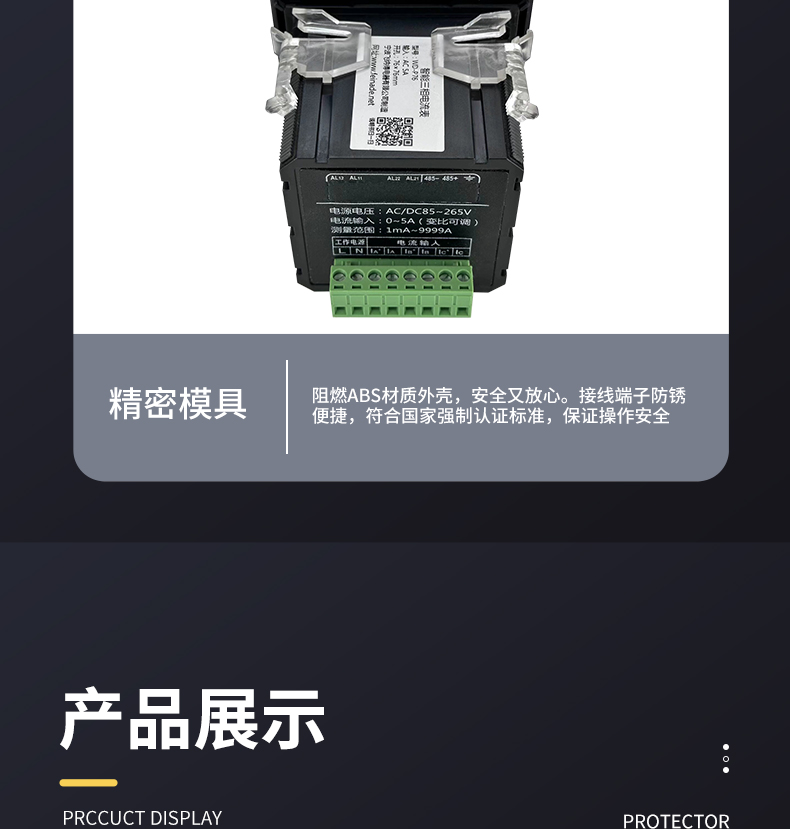

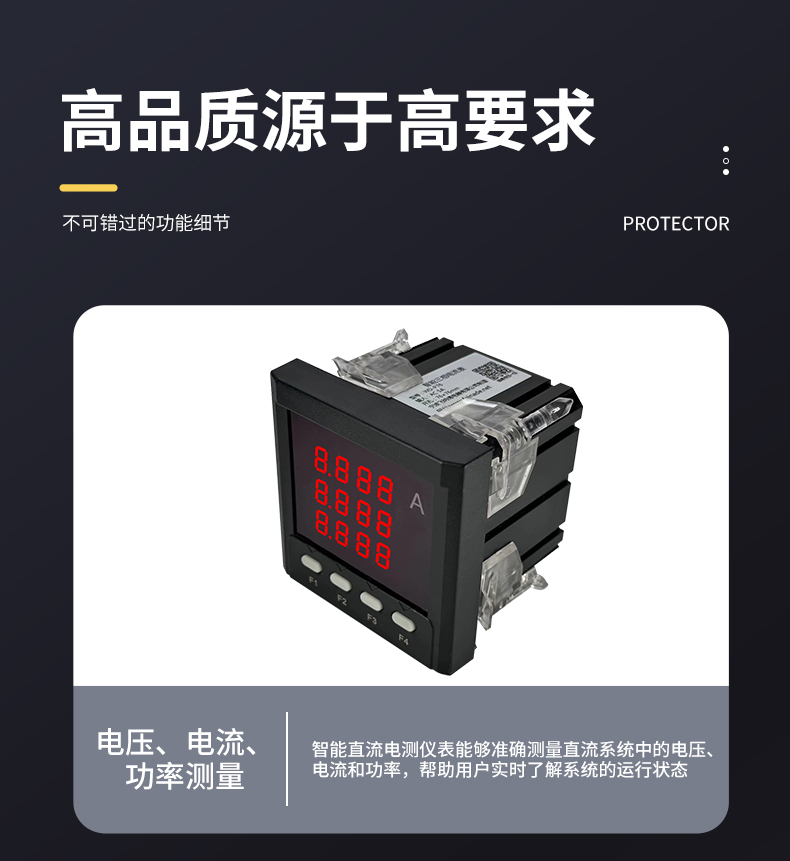

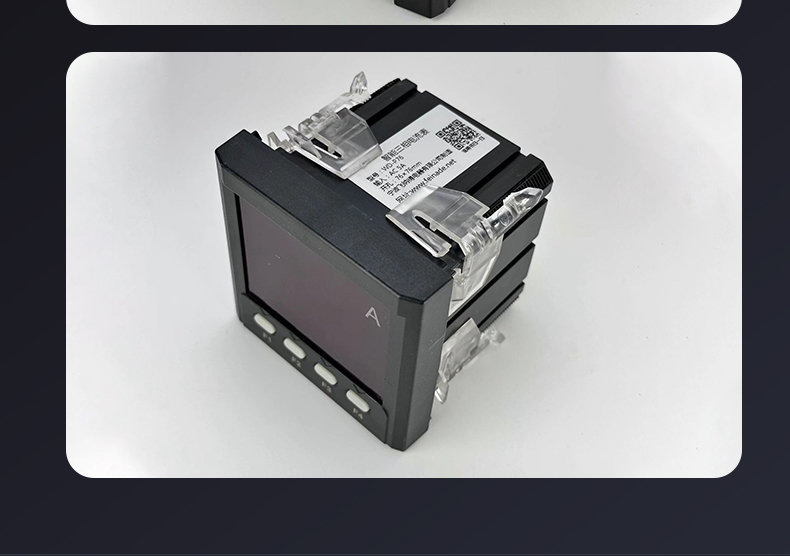

3.卡式安装方式取代传统螺钉安装方式，安装简单、方便、牢固、SMT生产工艺，软件生产校准。

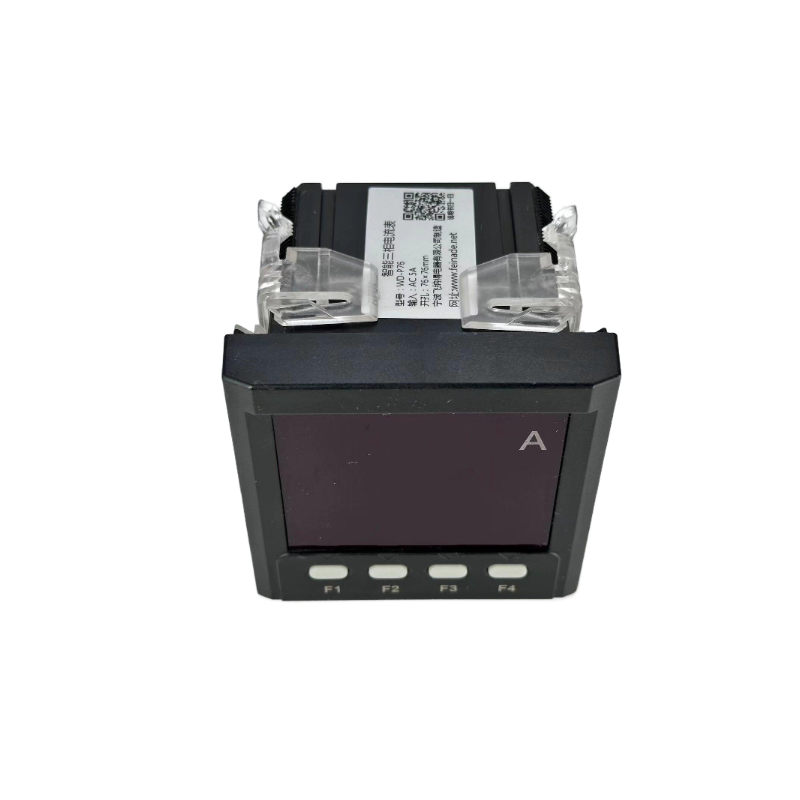

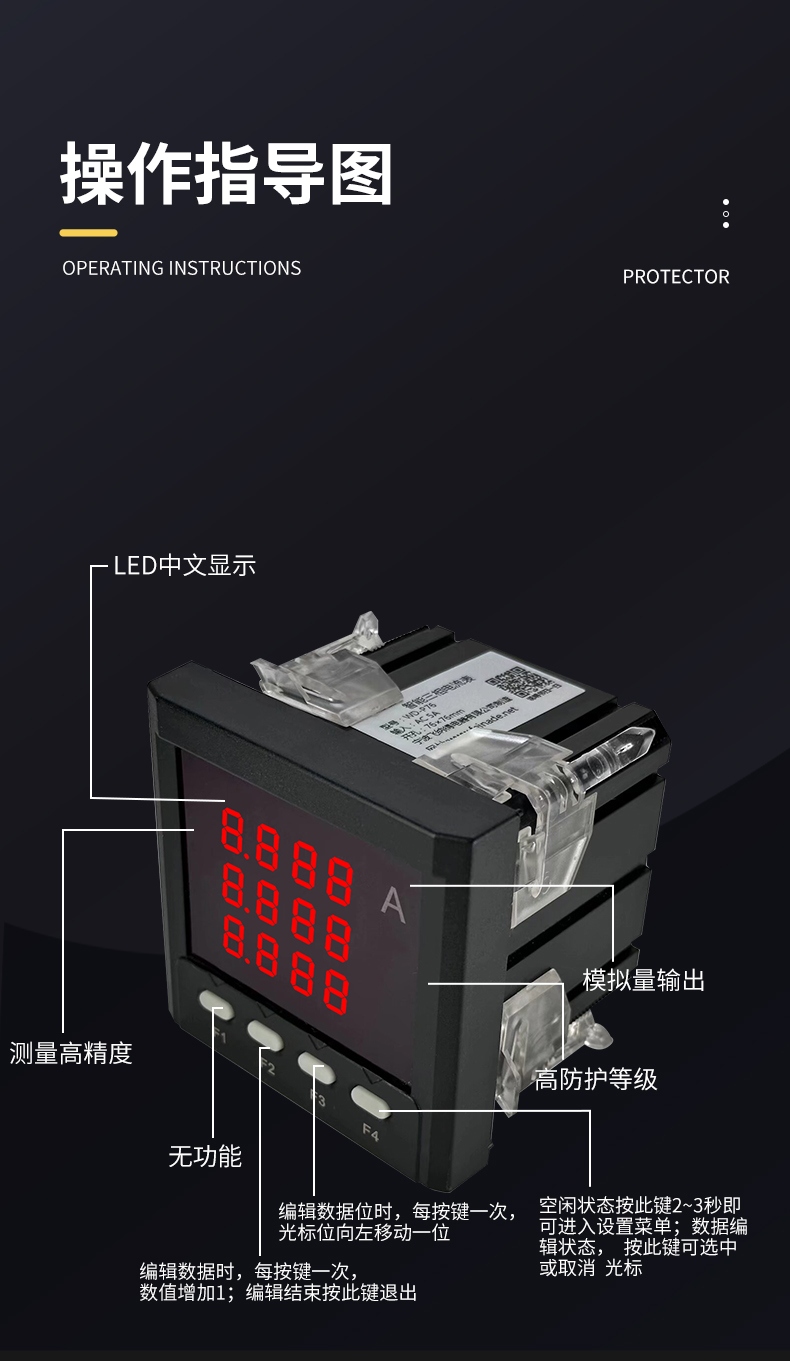

面板说明
|
按键名称 |
功能说明 |
|
F1键 |
无功能 |
|
F2数据键、返回键 |
编辑数据时，每按键一次，数值增加1；编辑结束按此键退出 |
|
F3移位键 |
编辑数据位时，每按键一次，光标位向左移动一位 |
|
F4多功能键 |
空闲状态按此键2~3秒即可进入设置菜单；数据编辑状态， 按此键可选中或取消 光标。 |

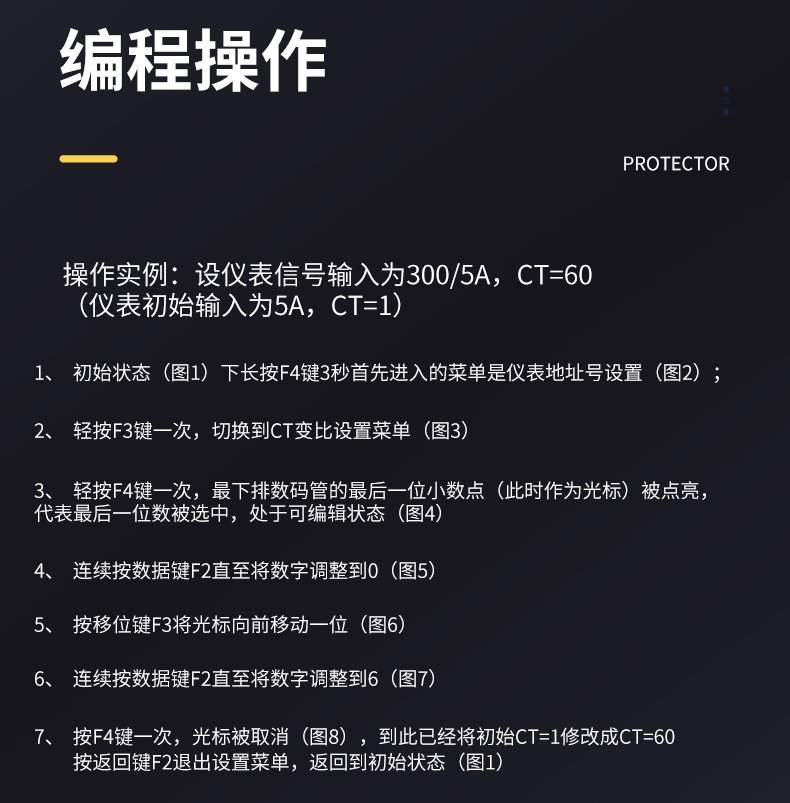

编程操作

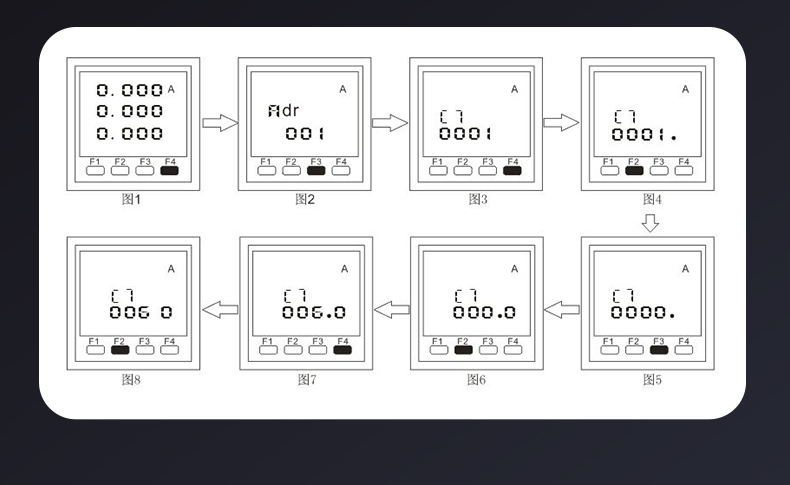

操作实例：设仪表信号输入为300/5A，CT=60（仪表初始输入为5A，CT=1）
1、 初始状态（图1）下长按F4键3秒首先进入的菜单是仪表地址号设置（图2）；
2、 轻按F3键一次，切换到CT变比设置菜单（图3）
3、 轻按F4键一次，最下排数码管的最后一位小数点（此时作为光标）被点亮，代表最后一位数被选中，处于
可编辑状态（图4）
4、 连续按数据键F2直至将数字调整到0（图5）
5、 按移位键F3将光标向前移动一位（图6）
6、 连续按数据键F2直至将数字调整到6（图7）
7、 按F4键一次，光标被取消（图8），到此已经将初始CT=1修改成CT=60
按返回键F2退出设置菜单，返回到初始状态（图1）

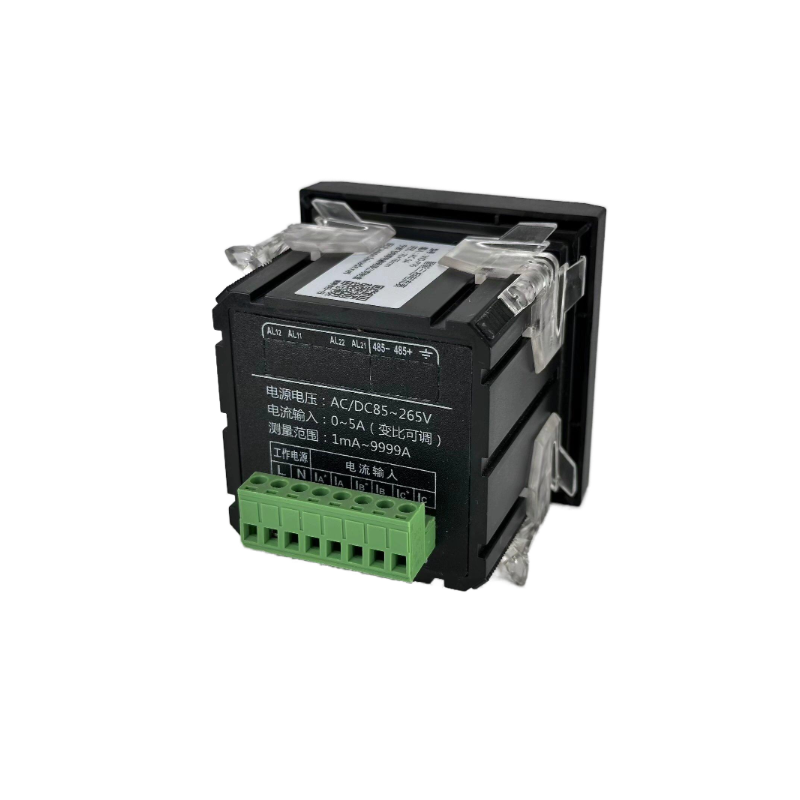

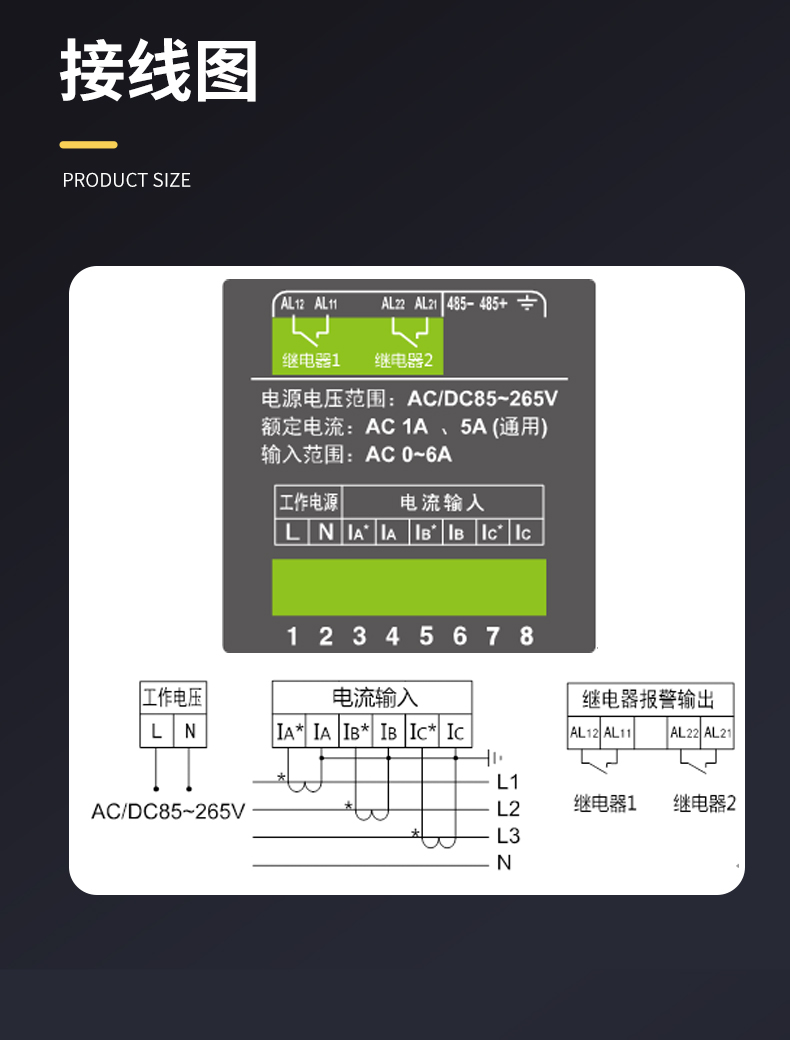

接线示意图
外形尺寸,安装方式及面板说明

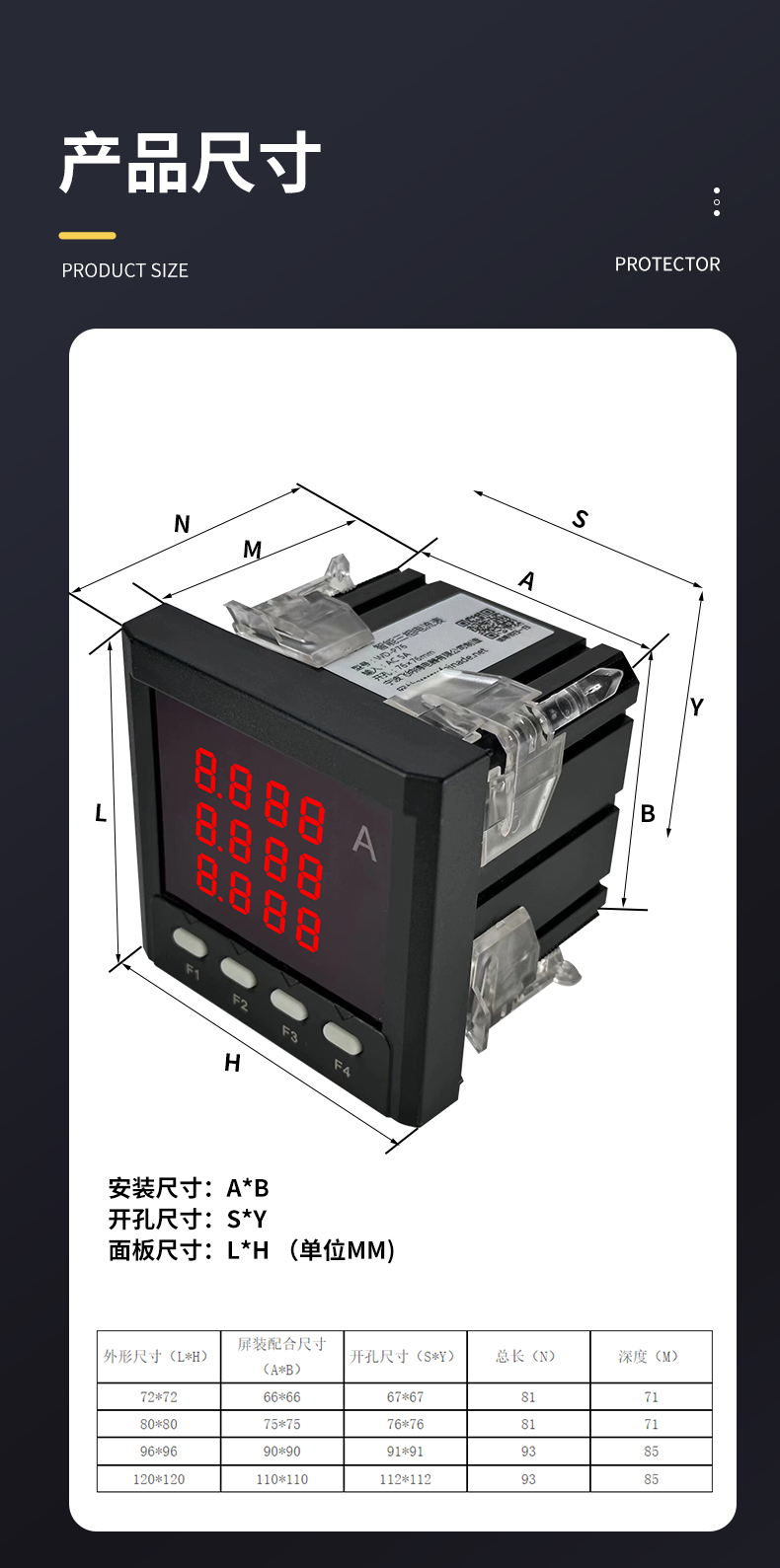

尺寸规格(单位：mm）
|
外形尺寸（L*H） |
屏装配合尺寸（A*B） |
开孔尺寸（S*Y） |
总长（N） |
深度（M） |
|
72*72 |
66*66 |
67*67 |
81 |
71 |
|
80*80 |
75*75 |
76*76 |
81 |
71 |
|
96*96 |
90*90 |
91*91 |
93 |
85 |
|
120*120 |
110*110 |
112*112 |
93 |
85 |

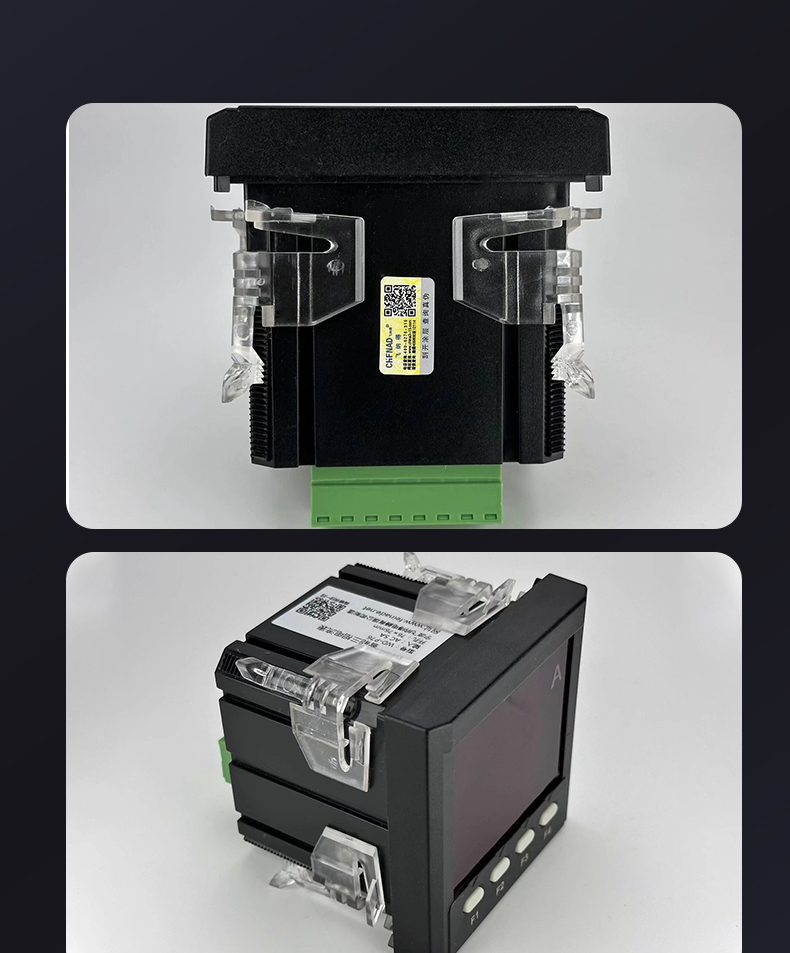

安装步骤：
1）将两侧的安装卡先从装置上取下；
2）在安装处开一个对应开孔尺寸的孔；
3）将仪表嵌入孔内，然后从后面再重新把安装卡安装在装置上，扣紧即可。
